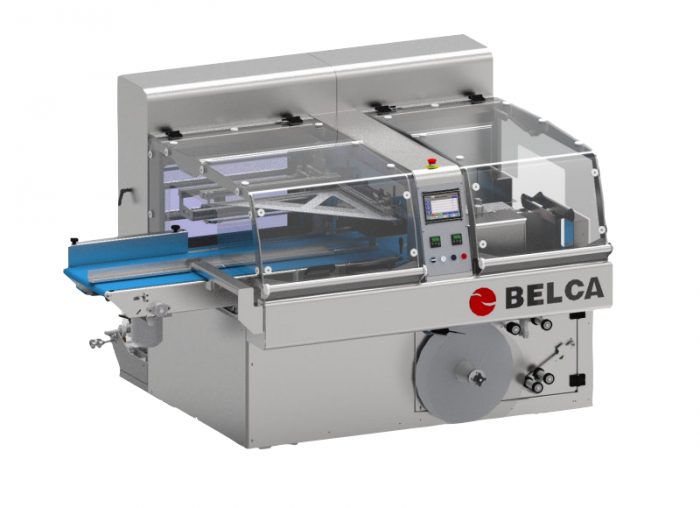

BELCA BLSB 65

Η μηχανή έχει σχεδιαστεί για να συσκευάζει «ελεύθερα» ή σε παρτίδα προϊόντα με την χρήση μονόφυλλου θερμοσυρρικνούμενου Film.

Η μηχανή είναι πλήρως μηχανοκίνητη και τα χαρακτηριστικά της, επιτρέπουν την συσκευασία διάφορων προϊόντων σύμφωνα με τις δοθείσες τεχνικές προδιαγραφές.

Στοιβαρή κατασκευή με πολύπλευρη λειτουργία χάρις στον ηλεκτρονικό έλεγχο όλων των κινήσεων της μηχανής ξεχωριστά. Προσφέρει υψηλή αξιοπιστία και προσαρμοστικότητα σε διαφορετικά format και ανάγκες παραγωγής.

Κατηγορίες: , Εκτύπωση Προϊόντος

Περιγραφή

Αυτόματο Σύστημα Οριζόντιας Συσκευασίας Μοντέλο BLSB 65 (Τύπου L-Sealer) του Ισπανικού Οίκου BELCA.

Τεχνικά Χαρακτηριστικά

Κατασκευή Μηχανής

Ανοξείδωτο ατσάλι

Κατεύθυνση Μηχανής

Δεξιά προς αριστερά

Ταινιόδρομος Τροφοδοσίας

900mm

Πλάτος ιμάντα

440mm

Σύστημα τροφοδοσίας

Ταινιόδρομος

Τύπος συγκόλλησης/ Τύπος κοπής

Κατά πλάτους & κατά μήκους /Θερμής Μπάρας (Teflon)

Πλάτος μπάρας συγκόλλησης

500mm

Σύστημα μπάρας κατά μήκους συγκόλλησης

650mm

Τύπος μπάρας συγκόλλησης

———–

Αριθμός μπαρών συγκόλλησης

1

Διαστάσεις μηχανής

2040mm(M) x 2500mm(Π) x 2255mm(Y)

Βάρος:

740kg

Ύψος πάγκου εργασίας σε ρυθμιζόμενα ποδαρικά στήριξης

900mm

Παραγωγικότητα

10-30 συσκευασίες ανά λεπτό

Ταχύτητα

6 μέτρα/λεπτό (20Hz) – 18 μέτρα/λεπτό (80Hz)

Κατανάλωση αέρα

1m3/ώρα

Επίπεδο θορύβου

<70db

Κουτί διαμόρφωσης

Ελάχιστο 10mm (Π)/ 15mm (Υ)

Μέγιστο  450mm (Π) / 250mm (Υ)

ΓΕΝΙΚΗ ΚΑΤΑΣΚΕΥΗ:

  • Πλήρως ανοξείδωτη κατασκευή
  • Μηχανικά και Ηλεκτρονικά μέρη της μηχανήςστο πίσω μέρος της μηχανής σε ειδική καμπίνα προστασίας για εύκολη πρόσβαση
  • Κατεύθυνση μηχανής  από δεξιά προς τα αριστερά
  • Όλα τα μέρη της μηχανής που έρχονται σε επαφή με το προϊόν είναι από ανοξείδωτο ατσάλι
  • Οδηγοί προστασίας με σύστημα διακοπής
  • Ζώνες μετάδοσης, αλυσίδες κ.λ.π. Ερμητικά κλειστές και προστατευμένες
  • Τροχίσκοι μεταφοράς ρυθμιζόμενου ύψους
  • Αυτόματη συλλογή περίσσειας Film
  • Διακόπτες εξοπλισμένοι με συστήματα ασφαλείας
  • Πνευματική διάτρηση Film
  • Ηλεκτρικά και Πνευματικά στοιχεία OMRON και SMC

IMANTAΣ ΤΡΟΦΟΔΟΣΙΑΣ:

  • Αυτόματη τροφοδοσία
  • Ανίχνευση προϊόντος με χρήση φωτοκύτταρων
  • Σύστημα γρήγορης αποσυναρμολόγησης ιμάντα

ΙΜΑΝΤΑΣ ΕΞΟΔΟΥ:

  • Επεκτεινόμενο σύστημα προσέγγισης ιμάντων για ασταθή ή μικρά προϊόντα (“kissing” belts)

ΣΥΣΤΗΜΑ ΣΤΗΡΙΞΗΣ ΡΟΛΛΟΥ:

  • Μηχανική στήριξη ρόλλου Film
  • Σύστημα διάτρησης του Film
  • Κεντράρισμα του τυπωμένου ρόλλου Film

ΚΟΥΤΙ ΔΙΑΜΟΡΦΩΣΗΣ (FORMING BOX):

  • Ποικίλος διαμορφούμενος σχεδιασμός «καλουπιού» βάσει του προϊόντος, με ρυθμιζόμενο ύψος και πλάτος
  • Αυτόματη μηχανική ρύθμιση ύψους του συστήματος διαμόρφωσης (shaper)

ΜΠΑΡΕΣ ΣΥΓΚΟΛΛΗΣΗΣ:

  • Σύστημα κατά πλάτους και κατά μήκους συγκόλλησης με  θερμαινόμενη μπάρα (από Teflon)
  • Μπάρες συγκόλλησης πνευματικής κίνησης
  • Μπάρες συγκόλλησης με διακόπτες ασφαλείας

ΛΕΙΤΟΥΡΓΙΕΣ:

  • Ηλεκτρονικός έλεγχος μηχανής μέσω PLC
  • Αποθήκευση δεδομένων και παραμέτρων για 20 προϊόντα (δυνατότητα επέκτασης μνήμης έως και 40 προϊόντων)
  • Τερματικό προγραμματισμού και ελέγχου όλων των λειτουργιών και οριζόμενων χρονικών διαστημάτων
  • Δυνατότητα μεταβαλλόμενης ταχύτητας ταινιοδρόμου και συστήματος διαχείρισης Film
  • Ελεγκτές θερμοκρασίας ακριβείας

ΗΛΕΚΤΡΟΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ:

  • Πλήρως ηλεκτρονική μηχανή εξοπλισμένη με ανεξάρτητους κινητήρες (bands, συστήματος στήριξης ρόλλου, Dustpan κ.λπ..) ελεγχόμενοι από ηλεκτρονικό σύστημα
  • Έγχρωμη οθόνη αφής 5,7’’, για γρήγορη και εύκολη διαχείριση όλης της μηχανής ανά πάσα στιγμή

ΠΡΟΤΥΠΑ ΑΣΦΑΛΕΙΑΣ:

  • Συστήματα Προστασίας και Ασφάλειας σύμφωνα με τα Ευρωπαϊκά Πρότυπα
  • Πιστοποίηση EC – Συμμόρφωση Machinery Directive 2006/42/EC

KIT:

  • Ethernet
  • Πολυολεφίνης (semitubed)
  • Συρρικνούμενης Πολυολεφίνης (semitubed)

Συνδυάζεται με το Θάλαμο Θερμοσυρρίκνωσης BELCA CTVDCA 45-25.
